Uuden tehtaan suunnittelu, olemassa olevan tuotannon layoutin tehostaminen tai merkittävä laajennusinvestointi harvoin onnistuu, jos hanke aloitetaan heti itse tilojen suunnittelulla. Tehokas layout- ja konseptisuunnittelu kääntää järjestyksen toisin päin: ensin selvitetään, mitä tuotannon pitää valmistaa ja miten tuotantovirrat toimivat — vasta sen jälkeen suunnitellaan, millaiset seinät tämän toiminnan ympärille tarvitaan. Tämä artikkeli avaa, mitä prosessilähtöinen layout-suunnittelu sisältää ja missä vaiheissa mallinnusta ja simulointia hyödynnetään hankkeen päätöksenteossa.
Mistä layout- ja konseptisuunnittelussa on kyse?
Teollisuuden investointihankkeissa toistuu yksi periaate: seinät ovat vain kuori, jonka tehtävä on mahdollistaa varsinainen toiminta. Layout-suunnittelu ei ole pelkästään arkkitehtoninen projekti, vaan ennen kaikkea tuotannon projekti, jonka onnistuminen ratkeaa siihen, miten hyvin layout palvelee prosessia, kapasiteettia ja resurssien käyttöä.
Tästä syystä layout-suunnittelun tulee alkaa prosessien suunnittelusta, ei toisinpäin. Konseptisuunnittelu on suunnittelun alkuvaiheen työtä, jossa määritellään, mitä tehdään, missä järjestyksessä, millaisilla resursseilla ja millaisilla volyymeillä. Vasta konseptin ollessa selvä voidaan mallintaa, miltä se näyttää piirustuksissa.
Käytännössä konsepti ja layout nivoutuvat tiukasti toisiinsa: konseptin perusvalinnat asettavat reunaehdot tilojen mitoittamiselle, ja layout-vaihtoehtojen testaaminen voi paljastaa konseptin pulmakohdat. Kahta voi kehittää rinnakkain, mutta lähtökohdan pitää aina olla toiminnassa.
Konseptisuunnittelu toimii pohjana kaikelle kehittämiselle
Konseptisuunnittelussa mallinnetaan eri vaihtoehtoja ja päätetään se tuotannollinen logiikka, jolle layout myöhemmin perustuu. Suunnittelussa on useita vaiheita, ja jokainen niistä vaikuttaa myöhempien valintojen liikkumavaraan.
Tuotemääräanalyysi ja skenaariosuunnittelu
Suunnittelu alkaa kysynnästä. Tuotemääräanalyysissä selvitetään, mitä tuotetaan, miten paljon ja millaisin variaatioin. Yksi tuote vakaalla volyymillä johtaa erilaiseen ratkaisuun kuin laaja tuoteperhe, jonka kysyntä vaihtelee voimakkaasti.
Yhden ennusteen sijaan kannattaa rakentaa skenaarioita: mitä jos volyymi kasvaa 30 prosenttia, mitä jos tuotemix muuttuu, mitä jos uusi tuotekategoria astuu mukaan. Skenaariot määrittävät, kuinka paljon muuntojoustavuutta kannattaa rakentaa konseptiin ja layoutiin.
Master plan
Master plan asettaa investoinnin osaksi laajempaa kokonaisuutta. Yksi tehdas on harvoin itsenäinen saareke, vaan käytännössä aina osa toimitusketjua ja strategista suunnittelua. Master planissa määritellään, mikä rooli tällä yksiköllä on suhteessa muihin laitoksiin, varastoihin ja toimittajaverkostoon.
Master plan tuo päätöksentekoon aikajänteen, joka jää yksittäisen layout-hankkeen ulkopuolelle. Siinä määritellään investointien järjestys, kapasiteetin jakautuminen yksiköiden välillä ja se, mihin suuntaan tuotantoa kehitetään seuraavien vuosien aikana. Yksittäisen tehtaan mitoitus ja sijoittelu johdetaan tästä laajemmasta kuvasta. Muuten on vaara, että yhdessä laitoksessa optimoitu ratkaisu siirtää pullonkaulan toisaalle verkostoon.
Prosessien kuvaaminen ja tuotantomuodon valinta
Jos kehitetään olemassa olevaa, nykytilan ymmärtäminen on välttämätöntä: mitkä osa-alueet eivät tällä hetkellä toimi ja mitä kannattaa säilyttää, kun uudet ratkaisut suunnitellaan. Prosessien kuvaaminen on konseptin ydin. Tuotantovaiheet, niiden riippuvuudet, kestot ja vaihteluvälit muodostavat sen rungon, jolle koko muu suunnittelu rakentuu.
Tuotantomuodon valinta seuraa prosessikuvasta:
- Paikkatuotanto sopii suurille ja harvoin valmistuville tuotteille, kuten laivoihin tai suuriin koneisiin, joissa tuote pysyy paikallaan ja työvaiheet tulevat sen luo.
- Solutuotanto sopii tuoteperheille, joissa samankaltaiset tuotteet käyvät samojen vaiheiden läpi. Solu on itsenäinen tuotantoyksikkö, jonka virtaus on optimoitu rajatulle tuotejoukolle.
- Linjatuotanto sopii suurille volyymeille ja vähäiselle variaatiolle. Tuote etenee kiinteää reittiä pitkin työvaiheiden läpi.
Valinta on harvoin yksiselitteinen, sillä todelliset tehtaat yhdistelevät näitä eri osa-alueilla. Esimerkiksi linja voi olla vakiotahtinen tai epätahtinen. Saman tehtaan eri linjojen välillä voi olla joustavuutta siten, että osaa tuotteista voidaan valmistaa useammalla linjalla. Prosessi- ja elintarviketeollisuudessa alkupään työvaiheet voivat olla jatkuvatoimisesti virtaavia prosesseja, ja tuotannon loppupäässä käsitellään kappaletavaraa. Olennaista on, että valinnat tehdään tuotemääräanalyysin ja prosessin vaatimusten pohjalta, ei tottumuksesta tai tilojen määräämänä.
Kapasiteettitarpeen mitoittaminen
Kun prosessit ja tuotantomuoto ovat selvillä, voidaan mitoittaa kapasiteetti: kuinka monta työpistettä, kuinka monta työvuoroa ja kuinka paljon varastoja tarvitaan. Tässä vaiheessa on kriittistä ottaa huomioon vaihtelu: yksittäisten työvaiheiden keston hajonta, häiriöiden vaikutus tai esimerkiksi tuotemixin muutokset. Pelkillä keskiarvoilla mitoitettu kapasiteetti tuottaa joko ylikuormittuneen tehtaan tai ylimitoitetun investoinnin.

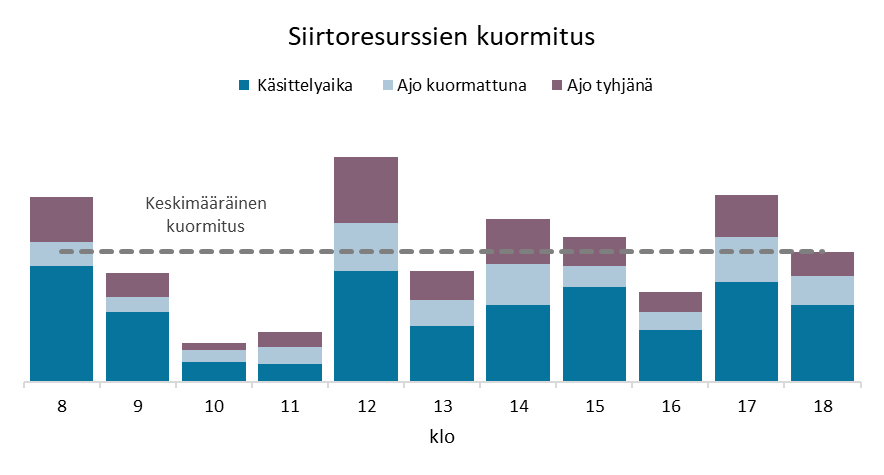

Simuloinnilla voidaan tarkastella resurssien kuormitusta ja sen vaihtelua. Yllä oleva kuvaaja esittää simuloinnista saatua materiaalien siirtoresurssien kuormitusta työvuoron sisällä. Mitoitettaessa toimintaa päivittäisistä suoritemääristä lasketun keskimääräisen kuormituksen mukaan, kapasiteetti ei huipputunteina riittäisi mitenkään. Siirtoresurssien pullonkaula johtaisi nopeasti tuotannon materiaalipuutteisiin, ja tehokkuus sekä toimituskyky kärisisivät huomattavasi. Simulointi huomioi myös sen, mihin siirtoresurssien aika todellisuudessa menee, jolloin saadaan huomioitua layout-vaihtoehtojen väliset erot esimerkiksi siirtomatkojen pituuteen ja viime kädessä resurssitarpeeseen.
Materiaalivirrat
Konseptisuunnittelussa määritellään myös, miten materiaali liikkuu sisään, läpi ja ulos tehtaasta. Materiaalivirrat määrittävät layoutiin mitoitettavaa lattia- ja käytäväpinta-alaa sekä mahdollisten kuljetusjärjestelmien ominaisuuksia. Materiaalivirta-analyysissä mm. mallinnetaan, paljonko siirtoja päivässä on, kuinka suuria siirtoyksiköitä siirtotehtävissä käsitellään ja millaisella kalustolla siirtoja tehdään. Tämä on kokonaisuus, jota käsittelemme syvemmin omassa artikkelissaan: Materiaalivirtojen suunnittelu teollisuudessa.
Layout-suunnittelun ohjaavat periaatteet ja rajoitteet
Kun konseptisuunnitelmassa on määritelty tuotannolle toiminnallinen runko, layout-suunnitelmissa osoitetaan, miten toiminta sijoitetaan fyysiseen tilaan. Tässä kohtaa ihanteellinen suunnittelu kohtaa rajoitteet.
Perusperiaatteet
Hyvä tehdaslayout nojaa seuraaviin peruslähtökohtiin:
- Materiaalivirta etenee mahdollisimman suoraan. Turhia siirtoja, ristikkäisiä reittejä ja edestakaista liikkumista minimoidaan.
- Resurssien yhteiskäyttöisyys Prosessivaiheet, jotka jakavat henkilöstön, työkalut tai tiheää materiaaliliikennettä, kannattaa sijoittaa lähekkäin. Vastaavasti yhteensopimattomat toiminnot pidetään erillään.
- Korkeus on rajoite sekä mahdollisuus. Tasoerot ja useamman kerroksen ratkaisut tuovat usein haasteita virtaukseen, mutta korkeustilaa voi myös käyttää eduksi esimerkiksi korkeavarastoinnissa.
- Kiinteiden kuljettimien rooli punnitaan tietoisesti. Kuljetin ratkaisee siirron, mutta sitoo myös layoutia, joten joustavuuden ja kiinteän siirron välillä tehdään tietoinen kompromissi.
- Muuntojoustavuus rakennetaan sisään. Layoutin muuttamiseen vaadittavan työmäärän ja layoutin toimivuuden välillä joudutaan usein tekemään kompromisseja, jos kaikki koneet sijoitetaan kiinteästi, muutoksen kustannus on merkittävä. Jos taas layout toteutetaan muuntojoustavasti, on normaali työnteko todennäköisesti vaikeampaa.
- Tunnistetaan erityisvaatimukset ajoissa. Puhdastilat, vaarallisten kemikaalien käsittely, EX-tilat, hygieniaa edellyttävä elintarviketuotanto sekä työsuojelu- ja ympäristölupavaatimukset. Nämä rajoitteet eivät jää yksittäisiksi huomioiksi, vaan määrittävät usein koko tilarakennetta. Näiden hinta kasvaa nopeasti, jos ne tulevat esille vasta toteutusvaiheessa.
Päätöksiä vajavaisin tiedoin
Layout-suunnitteluprojektien suurin haaste on usein aikataulu. Rakennushankkeen logiikan vuoksi pohjaratkaisut on lyötävä lukkoon hyvin aikaisessa vaiheessa, jolloin tuotannolliset yksityiskohdat ovat vielä auki. Päätökset tehdään vajavaisin tiedoin, ja niiden seuraukset selviävät vuosia myöhemmin.
Tähän haasteeseen vastataan kahdella tavalla: pitämällä konsepti- ja layout-suunnittelu rinnakkaisina prosesseina sen sijaan, että toinen ”valmistuu ennen toista”, ja jättämällä layoutiin sisäisiä variointimahdollisuuksia, joiden lopullinen muoto päätetään myöhemmin. Tätä muuntojoustavuutta ei kuitenkaan saa ilmaiseksi. Se vaatii tietoisia päätöksiä siitä, kuinka paljon kapasiteettia, tilaa ja prosessivaihtoehtoja jätetään varalle ja millä hinnalla.
Perusperiaatteet
Palveluverkkokehittämisen olennaiset osatekijät:
- palvelutuotannon muodot (kivijalka-, digitaaliset ja liikkuvat palvelut)
- toimipisteiden määrä, sijainti ja kapasiteetti
- toimintamallien uudistaminen ja työnjako kanavien välillä
- kiinteistökannan käytön ja kunnon arviointi
- investointitarpeiden ajoittaminen ja kohdentaminen
- saavutettavuus ja palvelutason turvaaminen
Rakennetaanko täysin uutta vai laajennetaanko vanhaa?
Greenfield-hanke antaa tehtaan toiminnallisuuksiin suuremman vapauden. Tuotantokonsepti, virtaussuunta ja kapasiteettimitoitukset voidaan rakentaa puhtaalta pöydältä, ja layout-vaihtoehtoja voidaan vertailla laajemmalla parametrijoukolla. Vastapainoksi rajoitteet siirtyvät rakenteiden ulkopuolelle: tontti ja sen muoto, kaavoitus, ympäristöluvat, kuljetus- ja energiayhteydet sekä investoinnin kokonaiskustannus. Aloitusvaiheeseen liittyy myös enemmän epävarmuutta, koska toimintaa ei voida peilata olemassa olevaan vastineeseen samassa mittakaavassa.
Brownfield-hankkeessa tilan rajoitteet ovat lähemmin kytköksissä toiminnallisuuteen. Olemassa olevat rakenteet, talotekniikka, sisäänkäynnit ja tilojen muoto määrittävät, mitkä konseptivaihtoehdot ovat ylipäänsä mahdollisia. Suurin lisähaaste on usein jäljellä olevan tuotannon ylläpitäminen muutoksen aikana: hanke joudutaan tekemään vaiheittain, ja väliaikaisratkaisut nousevat osaksi layout-suunnittelua. Toisaalta brownfield-hankkeessa on myös etuja: olemassa olevat virtaukset, henkilöstön osaaminen ja toiminnan vaihtelu tunnetaan usein paremmin, mikä parantaa konseptin testaamisen ja vaikutusten ennakoinnin tarkkuutta.
Skenaariotarkastelua kannattaa hyödyntää myös layout-tasolla. Skenaariot suuntaavat konseptin perusvalintoja, kuten millaiselle tuotanto- ja kysyntäjoukolle layout suunnitellaan. Laajennushankkeissa skenaariot paljastavat, missä olemassa olevat rakenteet aiheuttavat suurimmat kompromissit ja milloin niistä luopuminen tulisi kannattavaksi.
Layoutin vaikutus resurssien käyttöön
Layout ei ratkaise pelkästään tilankäyttöä. Se määrittää myös, miten henkilöstö ja materiaalit liikkuvat ja millaisia työpistekokonaisuuksia syntyy. Pitkät siirtymät, päällekkäiset reitit ja huonosti asemoidut työpisteet näkyvät vuositasolla mittavina menetyksinä, vaikka yksittäiset sekunnit tuntuvat mitättömiltä.

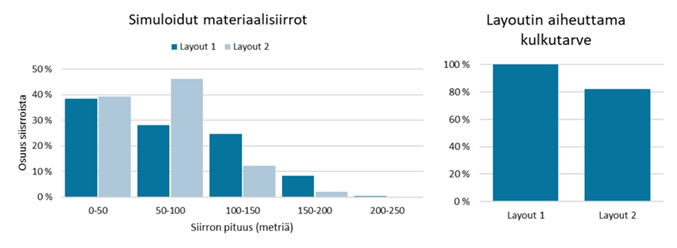

Kuvan esimerkissä simuloinnilla tunnistettiin, minkä pisteiden välillä syntyy eniten siirtymämetrejä, jonka jälkeen layoutia voidaan kehittää niin, että suurten materiaalivirtojen pisteet sijoitettiin lähemmäs toisiaan. Tämä muutos tarkoittaisi sitä, että trukkien ja siirtovaunujen ajamat metrit vähenisivät layoutin ansiosta 20 % ilman toiminnallisia muutoksia. Jälkimmäisen layoutin mahdollistama tehokkaampi sisäkuljetus kertaantuu tehtaan käyttövuosien aikana usein merkittäväksi kustannussäästöksi, joka jää usein saavuttamatta, jos layout-suunnittelussa ei tutkita riittävästi eri vaihtoehtoja ja niiden toimivuutta.
Toisaalta kulkumatkojen suhteen täysin optimoitu layout ei ole välttämättä mahdollista toteuttaa käytännössä. Muut suunnittelutavoitteet johtavat usein kompromisseihin: yksi työpiste palvelee useaa tuotetta, kone vaatii huoltotilaa, joka rikkoo virtauksen, ja työturvallisuus edellyttää näköyhteyttä jonnekin. Hyvä layout-suunnittelu tekee nämä kompromissit näkyviksi ja perustelluiksi. Näin niistä voidaan keskustella avoimesti johdon ja henkilöstön kanssa, eivätkä ne jää piirustusten alle piiloon.
Layoutin simulointi mahdollistaa konseptin verifioinnin ennen toteutusta
Layout-vaihtoehtojen vertailu paperilla riittää harvoin, kun kyseessä on monimutkainen järjestelmä. Simuloinnin avulla nähdään, miten eri vaihtoehdot todella käyttäytyvät: pysyvätkö kapasiteetit riittävinä volyymin huipuissa, syntyykö ennakoimattomia pullonkauloja ja kestävätkö puskurit häiriöt.

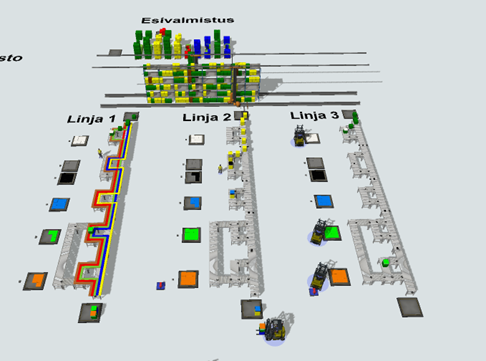

Tuotannon simuloinnissa fyysinen pohjapiirros yhdistetään toiminnalliseen logiikkaan: koneet, kuljettimet, henkilöstön liike sekä materiaalit ja niiden ajoitus muodostavat järjestelmän, jonka käyttäytymistä voidaan tutkia eri skenaarioilla.
Simulointi vastaa muun muassa seuraaviin kysymyksiin:
- Toteutuuko suunniteltu läpimenoaika valitulla layoutilla?
- Mitä tapahtuu, kun yksi linja on alhaalla?
- Kestääkö välivarasto suunnitellulla mitoituksellaan tuotantopiikit?
- Miten kahden eri layout-vaihtoehdon kustannukset ja palvelutaso vertautuvat?
- Miten hyvin tehdas toimii eri kysyntäskenaariossa, ja mikä on maksimikapasiteetti sekä sitä rajoittavat pullonkaulat?
Simulointi ei korvaa suunnittelijan asiantuntemusta, vaan antaa sille koeympäristön. Se on tapa testata kalliit päätökset etukäteen, ennen kuin betoni on valettu ja kone tilattu.

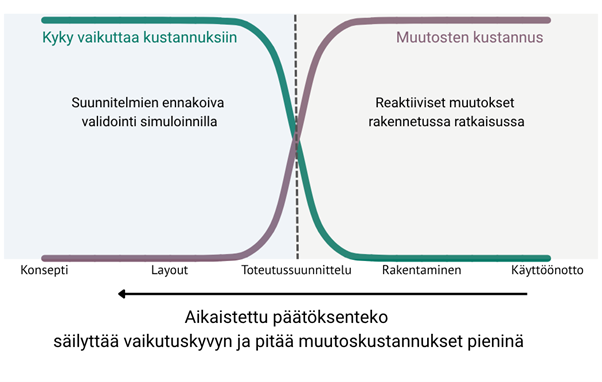

Vaikutuskyvyn ja muutosten kustannuksen suhde havainnollistuu yllä olevassa kuvaajassa: konseptivaiheessa kyky vaikuttaa kustannuksiin on suurimmillaan ja muutokset itsessään edullisia, kun simulointi mahdollistaa vaihtoehtojen testaamisen jo ennen toteutusta. Hankkeen edetessä tilanne kääntyy päinvastaiseksi: muutokset joudutaan tekemään rakennettuun ratkaisuun, ja niiden kustannus kasvaa nopeasti.
Miten Visiora toteuttaa layout- ja konseptisuunnittelun?
Visiora Partners tukee teollisuuden investointihankkeita koko konseptisuunnittelun matkan: kysynnän mallinnuksesta layout-vaihtoehtojen vertailuun ja simulointiin saakka. Lähestymistapa on dataperustainen, prosessilähtöinen ja päätöksentekoa palveleva: asiakasyrityksen omat luvut, prosessit ja strategiset tavoitteet ovat lähtökohta, johon mallinnus ja simulointi rakennetaan.
Käytännössä työ etenee usein seuraavasti: nykytilan ja kysynnän analyysi, konseptivaihtoehtojen rakentaminen, tuotantomuodon ja kapasiteetin määrittely, layout-vaihtoehtojen luominen yhteistyössä asiakkaan suunnittelijoiden kanssa ja vaihtoehtojen verifiointi simuloinnilla. Päätöksentekoa varten käytössä on kaikissa suunnittelun vaiheissa läpinäkyvästi kuvatut suunnitteluvaihtoehtojen keskeiset erot ja vaikutukset. Tällöin layout-päätöksiä ei tarvitse perustaa henkilökohtaisiin arvioihin tai esimerkiksi toisesta tehtaasta ilman paikallista sovitusta kopioituihin ratkaisuihin.
Tämä lähestymistapa on osoittautunut hyödylliseksi etenkin tilanteissa, joissa investoinnin koko on merkittävä, kysyntäennusteissa on epävarmuutta tai useita realistisia toteutusvaihtoehtoja halutaan vertailla rinnakkain.
Usein kysytyt kysymykset
Missä vaiheessa investointihanketta konseptisuunnittelu kannattaa aloittaa?
Mahdollisimman varhain. Viimeistään silloin, kun investoinnin perusperiaate on päätetty, mutta tilaratkaisuja ei vielä lyödä lukkoon. Konseptisuunnittelu vaikuttaa eniten silloin, kun rajoitteita on vielä vähän ja vaihtoehtoja paljon.
Tarvitaanko simulointia aina, vai riittääkö perinteinen suunnittelu?
Yksinkertaisissa, pienen mittakaavan layouteissa kokeneen suunnittelijan arvio voi riittää. Simulointi tuo selvää lisäarvoa silloin, kun järjestelmässä on vaihtelua, riippuvuuksia ja merkittäviä investointipäätöksiä, eli juuri silloin, kun virhearvioiden hinta on suurin.
Mitä eroa on konseptisuunnittelulla ja layout-suunnittelulla?
Konseptisuunnittelu vastaa kysymykseen ”mitä tehdään ja miten”: tuotantomuoto, kapasiteetti, prosessit. Layout-suunnittelu vastaa kysymykseen ”missä ja miten se sijoittuu”: fyysinen tila, koneiden paikat, materiaalivirran reitit. Hyvässä hankkeessa nämä etenevät rinnakkain.
Miten muuntojoustavuus huomioidaan layoutissa?
Muuntojoustavuus on aina kompromissi: mitä joustavampi layout, sitä vähemmän se on optimoitu yhdelle skenaariolle. Skenaariosuunnittelun avulla tunnistetaan, millaisiin muutoksiin kannattaa varautua, ja mitä se konkreettisesti tarkoittaa pilariväleissä, talotekniikassa ja varastotilan mitoituksessa.
Mistä jatkaa?
Layout- ja konseptisuunnittelun onnistuminen ratkeaa kahdesta tekijästä: kuinka hyvin tuotannollinen logiikka, kapasiteetin mitoitus ja fyysinen tila saadaan tukemaan toisiaan, ja kuinka aikaisin niiden vaikutukset päästään näyttämään päätöksentekijöille konkreettisesti.
Jos haluat keskustella, miten dataperustainen konseptisuunnittelu ja layout-simulointi voisivat tukea organisaatiosi investointihanketta,
→ Ota yhteyttä asiantuntijoihimme
Voit myös tutustua Tuotannon ja logistiikan simulointi -palveluumme tai Visioran teollisuusreferensseihin, joissa kerromme tarkemmin, miten olemme tukeneet valmistavan teollisuuden asiakkaita vastaavissa hankkeissa.
